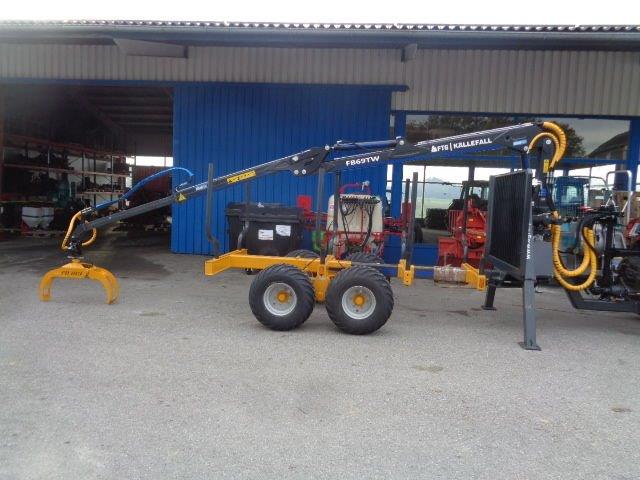

Hydraulické rameno FB 69 WT

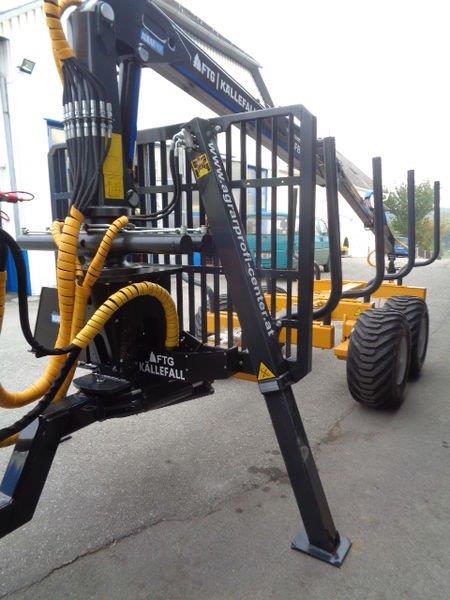

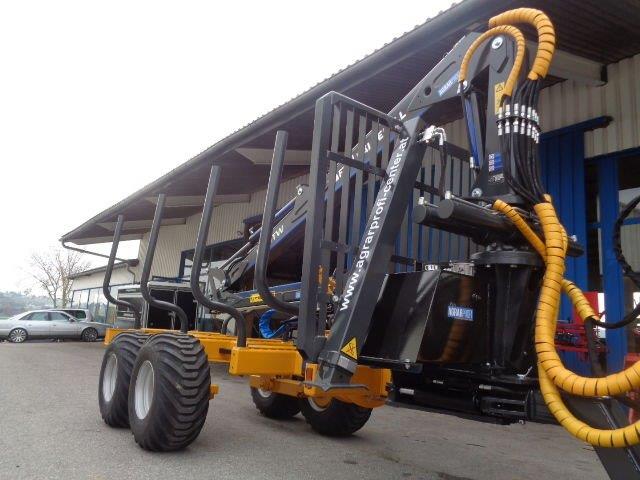

Hydraulické rameno FB 69WT je "odlehčenou" verzí ramena FB 69T. Kompletní konstrukce ruky je na obou ramenech stejná. Hlavní rozdíl je v odlehčeném uložení sloupu a o 10 mm užších pístnicích zdvihu a zlamováku. Toto řešení bylo zvoleno proto, aby i na menší vyvážecí vleky bylo možné postavit rameno, které je parametry plně profesionální. Samozřejmostí je široká paleta volitelné výbavy od různých typů rozvaděčů, rotátorů, kleští až po naviják o síle 1,4t. Zajímavou možností všech ramen FTG je dvojí montáž opěrných nohou. Nejdříve je tu možnost montáže ramene na tříbodový závěs s teleskopickými nohami a jejich následná montáž na vyvážečku nebo do tříbodového závěsu traktoru. Druhá varianta je že rameno je nainstalováno na robustním podstavci a opěrné nohy jsou namontovány na ochranné kleci vozy. Díky tomu se dosahuje vyšší světlé výšky a díky delším opěrným nohám, lepší stability při nakládání.

Sériová výbava

  • konstrukce z jemnozrnné oceli
  • přepákování zlamováku
  • sklopné nohy
  • 3t rotátor s brzdou
  • kleště FB 160
  • rozevření kleští 980 mm
  • čepy uložené v pouzdrech
  • 4 písty otoče ramene
  • hydraulické hadice s max. talkem 350 bar
  • kleště z Hardoxu
  • rozvaděč s přepákováním

Volitelná výbava

  • dvou pákový mechanický rozvaděč s el. on/off funkcí
  • kleště FB 190 s rozevřením 1200 mm
  • 4,5t rotátor s brzdou
  • nízkotlaký hydraulický rozvaděč
  • elektrohydraulický rozvaděč Danfoss
  • dálkové ovládání SCANRECO
  • naviják FB 1410 neb FB 800 s manuálním nebo dálkovým ovládáním
  • podstavec s tříbodovým závěsem kat. I/II.
  • rotátor
  • lopata KG 180 na sypké materiály místo klasických kleští
  • vložka do kleští B160
  • vlastní hydraulický okruh
  • chladič

Technická data

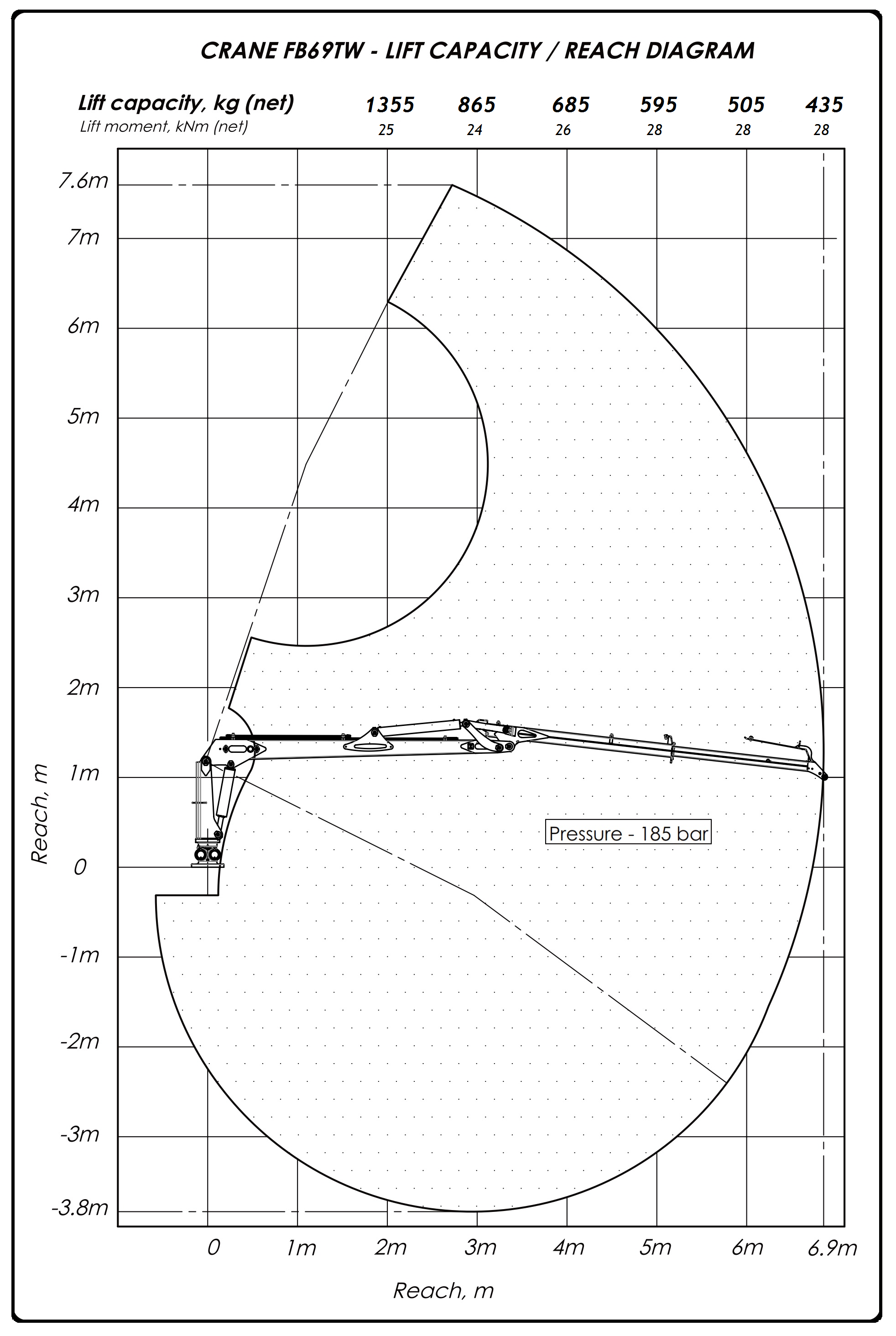

Max. dosah [m]6,9
Teleskopano / 1,5 m
Požadovaný příkon hydrauliky [l/min]40 - 60
Zdvih při max. vyložení včetně kleští a rotátoru při 180 bar [kg]355
Pracovní tlak [bar]185
Max. rozsah otáčení360°
Síla otoče [kNm]8,5
Hřebeny otoče / pístnice 2 / 4
Rotátor 3 t s brzdou
Standardní kleštěFB 160
Rozevření kleští [mm]980
Hmotnost 850 kg
Standardní ovládánímechanické, křížový rozvaděč s přepákováním
Vhodné pro vyvážecí vleky FB 90, FB 120
